HC2100開關櫃局放在線監測系統

系統概述

     高壓金屬封閉式開關櫃長期在高壓環境下運行，<随著設備本身老化或者存在缺陷、絕緣受潮及表面髒污等因素，形成局部放電(dià©n)。而局放的産生又會讓設備加速絕緣劣化，最終導緻絕緣失效，給電力生産帶來™(lái)巨大安全隐患。因此，及時檢測開關櫃中的局部放電缺陷，降低開關櫃運行中的絕緣缺陷，對(d♣uì)于保障電力可靠安全運行有著重大意義™。

随著物聯網、智能傳感器等智能化技術的發展，恒↓存科技研制出基于多參量精準識别的HC2100開關櫃局部放電在線監測系統，實現不停電狀态下(x ià)的開關櫃局部放電監測。通過TEV、AE、UHF、HFCT等級數手段，實時顯示各個監測點局部放幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜、确定放電點相對位置，以及溫度數據，實現潛伏性絕緣故障的(d±e)在線精準監測及預警，及時發現開關櫃的絕緣缺陷，評估推送異常信息及檢修策略建議，>為運維人員制定檢修策略提供數據支持。

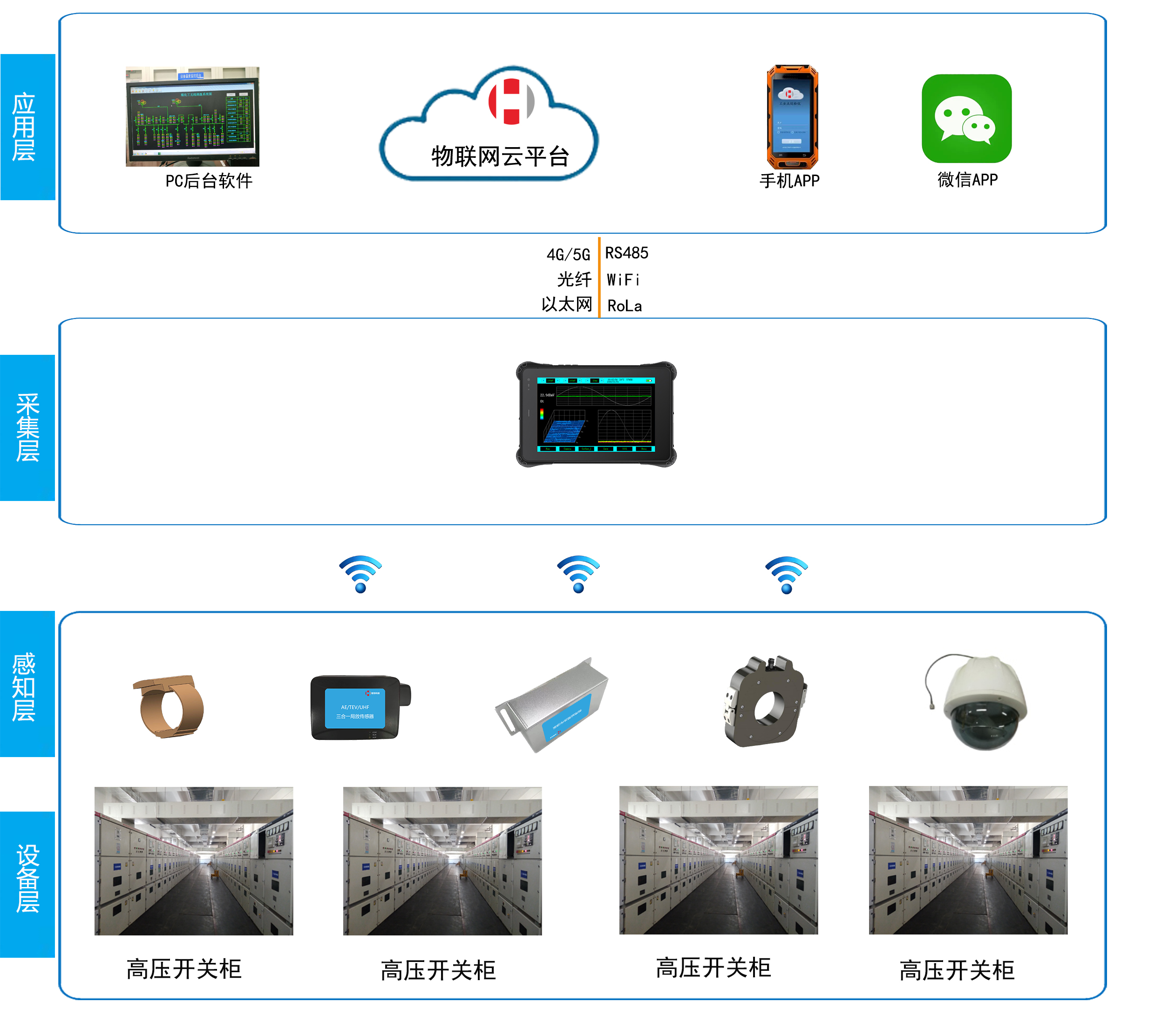

系統組成

開關櫃局部放電在線監測系統主要由暫态地電壓傳感器(€qì)/超聲波傳感器、智能局放監測主機以及監控數據平台等部分組成。 智能(n‍éng)監測主機可适配多種傳感器包括 UHF（特高頻）、TEV、HFCT、AE 等，傳感器接收到的局部放電脈沖信号直接以最短的距離進入檢波模塊完成對數檢波後，進入采集卡就(≤jiù)地數字化。放電脈沖的包絡波形經過調理輸入到采集卡的高速 ADC，輸出的連續數字信号流經過 FPGA 進行實時的特征提取，獲得放電脈沖的(de©)脈沖數據流。智能監測主機內集成統計算法，将脈沖數據流直接計算(suàn≈)為參數數據如局放幅值、脈沖數和 PRPD 矩陣數據，可通過網線進行數據傳輸。通過無線或有線 通訊網絡組合成整站監測網絡，構γ成分布式監測系統。

産品特點

1.易安裝：采用磁吸方式，可帶電安裝，無需布線，現場施工方便。

2.多參量測量：與TEV、AE、UHF、HFCT等傳感器配合使用，監測方式多樣。

3.集成設計：測溫局放監測主機一體化設計，滿足開關櫃運行狀态下∞監測和定位。
3.适應性高：強大的軟硬件抗幹擾功能，無誤報，能适應複雜的環境。
4.易部署：采用B/S、C/S模式，靈活部署在本地、遠程雲平台上，也可在APP、微信公衆号查看數據。
5.智能分析：內置放電類型庫，脈沖分析、PRPS、PRPD等多圖譜分析，實現開關櫃絕緣狀态監測、智能

分析、定位、預警和報警。
