HCWS5100微水密度在線監測系統

系統概述

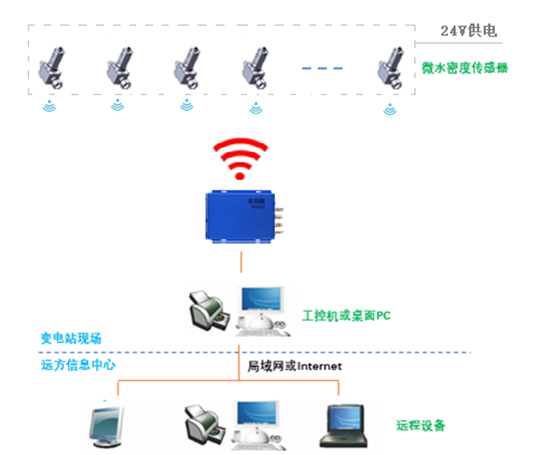

HCWS5100SF6微水密度在線監測系統采用高性能微水傳感器、帶溫度補償功能的密度​傳感器，在線監測SF6氣體的密度、溫度、壓力、微水和露點等指标，将采集的數據可通(≤tōng)過RS-485或IEC61850等多種通訊規約上傳至變電站安全預警系統，實現在不排放SF6氣體的前提下，對SF6斷路器的運行狀态實時分析診斷，确定SF6氣體指标的變化趨勢，做到及時預警和報警，同時≤在後台系統上繪制出氣體狀态的變化曲線，顯示報警和閉鎖，為電力系統生(s hēng)産管理和設備檢修提供信息和依據，以保障電力設備的安全穩定運行。

系統功能

1.在線監測SF6氣體密度、溫度、濕度、壓力、微水和露點；

2.當被測氣體指标超标時，可按預設值或用戶給定值自動啓動報警或閉鎖信号遠傳監控中心；

3.大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護和聲控顯示功能；

4.采用全封閉設計，防水抗塵防爆，抗強電磁幹擾，安裝使用方便，可用于高頻電場(chǎ♠ng)環境和室外環境。

5.全隔離RS-485/CAN總線通訊接口，系統更加可靠；

6.上位機軟件可按設定的時間和頻率，采樣存儲監測數據，自動繪制成變化(h&uà)趨勢圖。

技術參數
